TN419

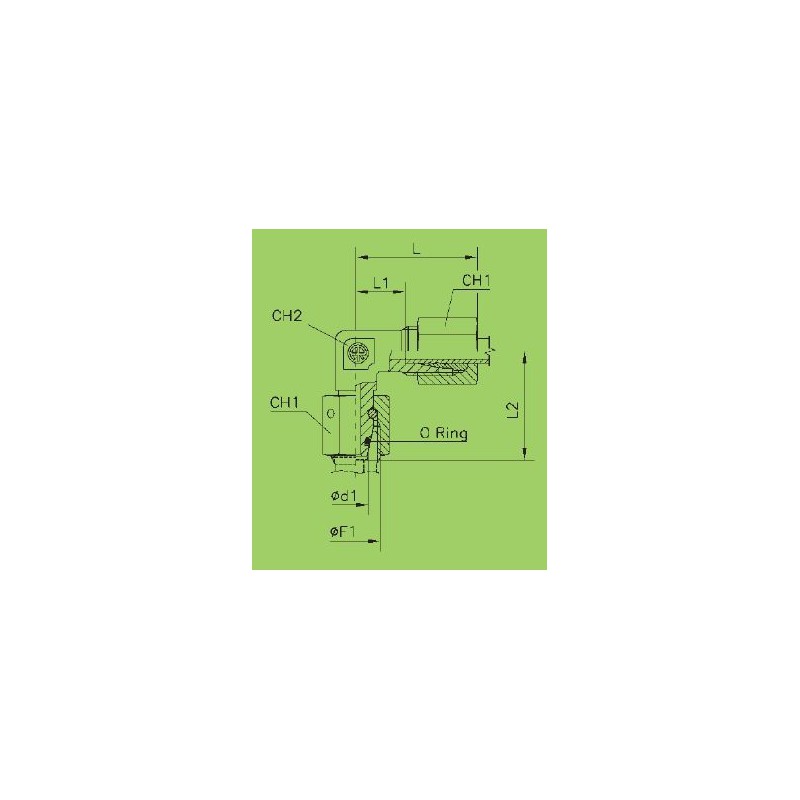

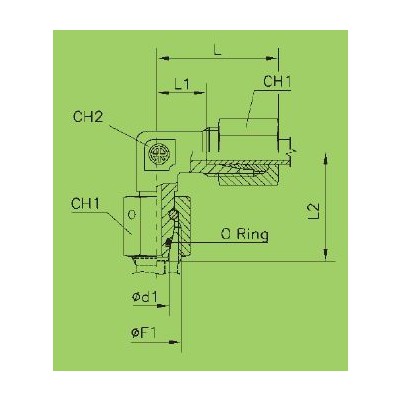

Nastavljivi kotni priključek z o-ringom

Nastavljivi kotni priključek z o-ringom

Zunanji premer cevi (mm)	Delovni tlak (bar)	Izvedba	L (mm)	L1 (mm)	L2 (mm)	Metrični navoj (mm)
6	315	lahka	27	12	26	M12x1.5
8	315	lahka	29	14	27.5	M14x1.5
10	315	lahka	30	15	29	M16x1.5
12	315	lahka	32	17	29.5	M18x1.5
15	315	lahka	36	21	32.5	M22x1.5
18	315	lahka	40	23.5	35.5	M26x1.5
22	160	lahka	44	27.5	38.5	M30x2
28	160	lahka	47	30.5	41.5	M36x2
35	160	lahka	56	34.5	51	M45x2
42	160	lahka	63	40	56	M52x2
6	630	težka	31	16	27	M14x1.5
8	630	težka	32	17	27.5	M16x1.5
10	630	težka	34	17.5	30	M18x1.5
12	630	težka	38	21.5	31	M20x1.5
14	630	težka	40	22	35	M22x1.5
16	400	težka	43	24.5	36.5	M24x1.5
20	400	težka	48	26.5	44.5	M30x2
25	400	težka	54	30	50	M36x2
30	400	težka	62	35.5	55	M42x2
38	315	težka	72	41	63	M52x2

Konični navoj

Delovna temperatura brez zmanjšanja tlaka:

za priključke z NBR tesnilom: -35°C do +100°C

za priključke s FPM tesnilom: -25°C do +120°C
