TN92GG M

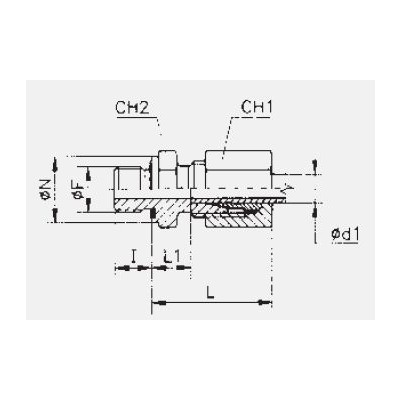

Moški ravni priključek z gumijastim tesnilom

Moški ravni priključek z gumijastim tesnilom

Zunanji premer cevi (mm)	Delovni tlak (bar)	Izvedba	L (mm)	L1 (mm)	Metrični navoj (mm)	N (mm)
6	315	lahka	23	8.5	M10x1	14
8	315	lahka	25	10	M12x1.5	17
10	315	lahka	26	11	M14x1.5	19
12	315	lahka	27	12.5	M16x1.5	22
15	315	lahka	29	14	M18x1.5	24
18	315	lahka	31	14.5	M22x1.5	27
22	160	lahka	33	16.5	M26x1.5	32
28	160	lahka	34	17.5	M33x2	40
35	160	lahka	39	17.5	M42x2	50
42	160	lahka	42	19	M48x2	55
6	630	težka	28	13	M12x1.5	17
8	630	težka	30	15	M14x1.5	19
10	630	težka	31	15	M16x1.5	22
12	630	težka	33	17	M18x1.5	24
14	630	težka	37	19	M20x1.5	26
16	400	težka	37	18.5	M22x1.5	27
20	400	težka	42	20.5	M27x2	32
25	400	težka	47	23	M33x2	40
30	400	težka	50	23.5	M42x2	50
38	315	težka	57	26	M48x2	55
10	315	lahka	27	12	M16x1.5	22
10	315	lahka	27	12.5	M18x1.5	24
10	315	lahka	28	13	M22x1.5	27
12	315	lahka	26	12	M14x1.5	19
12	315	lahka	27	12.5	M18x1.5	24
12	315	lahka	28	13	M22x1.5	27
15	315	lahka	29	13.5	M16x1.5	22
15	315	lahka	30	15	M22x1.5	27
18	315	lahka	27	12.5	M18x1.5	24
22	160	lahka	33	16.5	M22x1.5	32
12	630	težka	34	17.5	M22x1.5	27
16	400	težka	36	18	M18x1.5	24

Metrični cilindrični navoj

Tip E DIN 3852, odsek 11

Delovna temperatura brez zmanjšanja tlaka:

za priključke z NBR tesnilom: -35°C do +100°C

za priključke s FPM tesnilom: -25°C do +120°C
